Hỏi bất kỳ cửa hàng sửa chữa máy bơm nào điều gì gây chết người nhiều nhấtmáy bơm năng lượng mặt trờivà bạn sẽ nhận được một câu trả lời thường xuyên hơn bất kỳ câu trả lời nào khác: cạn kiệt năng lượng. Một máy bơm quay mà không có nước sẽ mất khả năng làm mát, bôi trơn và động cơ chỉ trong vài phút - đôi khi là vài giây. Tin tốt là chạy thử cũng là lỗi có thể phòng ngừa được nhất trong toàn bộ hệ thống. Hầu hết mọi bộ điều khiển máy bơm năng lượng mặt trời hiện đại đều được tích hợp sẵn lớp bảo vệ; vấn đề là hầu hết người dùng không bao giờ nối dây đúng cách, không bao giờ đặt ngưỡng và không bao giờ hiểu cảnh báo đang nói gì với họ. Hướng dẫn này giải thích cách hoạt động thực tế của tính năng bảo vệ chạy khô và bảo vệ bộ điều khiển, cách nối dây chính xác và cách khắc phục sự cố khi có cảnh báo khiến máy bơm dừng tại hiện trường. Công ty TNHH Bơm chì Thái Châu chế tạo máy bơm năng lượng mặt trời từ 220 W đến 15.000 W - cả máy bơm và bộ điều khiển - vì vậy điều này được viết từ sàn nhà máy, không phải từ tài liệu quảng cáo sản phẩm.
Máy bơm chìm sống trong nước là có lý do. Nước xung quanh nó thực hiện ba công việc cùng một lúc: làm mát động cơ, bôi trơn các vòng bi và vòng đệm, đồng thời mang nhiệt đi. Khi mực nước giảm xuống và máy bơm vẫn tiếp tục chạy thì cả ba máy đều dừng cùng lúc. Một động cơ chạy khô có thể đạt đến nhiệt độ nguy hiểm trong vòng chưa đầy một phút và máy bơm năng lượng mặt trời - thường chạy mà không có người giám sát cả ngày - không có người vận hành đứng cạnh để nhấn công tắc.
Trong các hệ mặt trời có ba nguyên nhân phổ biến gây ra hiện tượng chạy khô:
· Hút nước giếng — máy bơm cung cấp nhiều hơn mức giếng có thể nạp lại, do đó mực nước giảm xuống dưới mức lấy nước.
· Mực nước thấp — hạn hán theo mùa hoặc nguồn nước trong bể/sông cạn nhanh hơn dự kiến.
· Mất nguyên tố (máy bơm bề mặt) — không khí đi vào đường hút, máy bơm quay bằng không khí và quá nóng.
Bởi vì máy bơm năng lượng mặt trời chạy bất cứ khi nào có ánh sáng mặt trời nên quá trình chạy khô có thể dễ dàng kéo dài hàng giờ trước khi có người chú ý. Đó là lý do tại sao việc bảo vệ không phải là tùy chọn — nó là phụ kiện quan trọng nhất trong hệ thống.

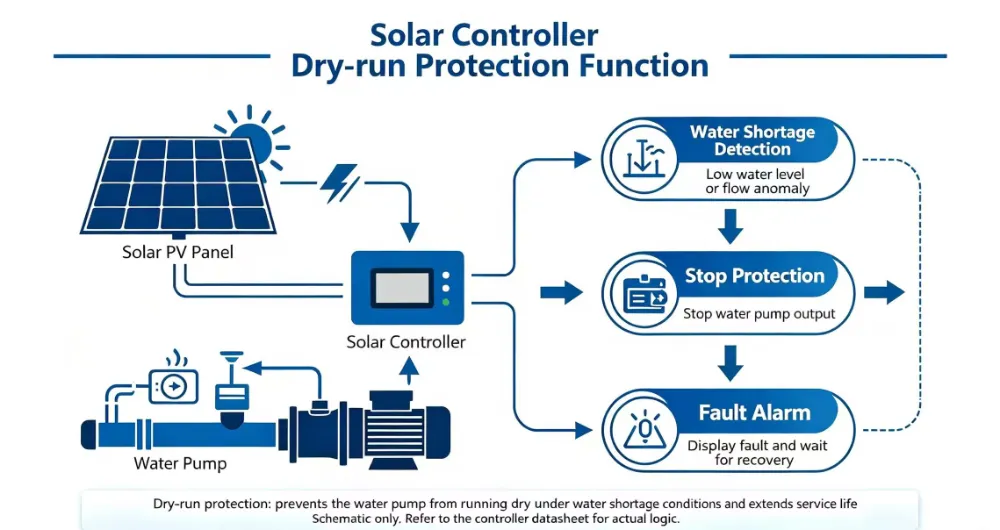

Sự kiện chạy thử không cần cảm biến đặc biệt để phát hiện. Bộ điều khiển đã có thể 'nhìn thấy' nó thông qua hoạt động điện của động cơ. Hầu hết các bộ điều khiển bơm chì đều sử dụng một hoặc nhiều phương pháp sau:
|
Phương pháp |
Nó đo lường những gì |
Cách nó quyết định máy bơm bị khô |
|
Phát hiện dưới dòng điện |
Dòng điện động cơ (Ampe) |
Máy bơm khô không tải và dòng điện giảm xuống dưới ngưỡng đã đặt |
|
Quá dòng/quá tải |
Dòng điện động cơ (Ampe) |
Đôi khi máy bơm khô hút nhiều hơn khi nó quá nóng; cũng gắn cờ ùn tắc |
|
Giám sát tốc độ / tần số |
RPM động cơ hoặc tần số ổ đĩa |
Thay đổi tốc độ bất thường báo hiệu mất tải hoặc xâm thực |
|
Ngưỡng công suất (Watt) |
Sức mạnh tức thời |
Công suất giảm xuống dưới đường cong dự kiến cho mảng |
|
Cửa sổ điện áp MPPT |
Điện áp xe buýt DC |
Sụt điện áp hoặc tăng bất thường bên ngoài cửa sổ MPPT |
|
Công tắc mực nước |
Phao/điện cực/đầu dò |
Trực tiếp: các tiếp điểm mở khi nước rơi xuống dưới đầu dò |
Phần thông minh là logic 'tự động khởi động lại'. Khi bộ điều khiển hoạt động khi chạy khô, nó không chỉ dừng lại và bỏ cuộc. Nó đợi một khoảng thời gian đã đặt (thường là 5, 15, 30 hoặc 60 phút), sau đó thử lại. Nếu nước quay trở lại, máy bơm sẽ tự động hoạt động trở lại - không cần thiết lập lại thủ công, không lãng phí chuyến đi tới giếng. Nếu không, nó sẽ bảo vệ máy bơm và chờ đợi lần nữa. Chu kỳ này lặp lại cho đến khi nước quay trở lại.
Chạy khô chỉ là một trong những mối đe dọabơm năng lượng mặt trờinhững khuôn mặt. Bộ điều khiển được thiết kế tốt sẽ xếp chồng lên nhau một số lớp bảo vệ:
|
Sự bảo vệ |
Bảo vệ chống lại |
Hành vi điển hình |
|
Chạy khô/dưới dòng điện |
Chạy không có nước |
Chuyến đi + tự động khởi động lại theo thời gian |
|
Quá dòng/quá tải |
Kẹt, cát, khóa cơ |
Ngắt, thử lại vài lần rồi khóa |
|
Quá điện áp |
Điện áp bảng mạch hở cao, đột biến |
Tắt máy cho đến khi điện áp bình thường |
|
Dưới điện áp |
Nắng yếu, mảng chết, cáp rơi dài |
Tạm dừng máy bơm cho đến khi điện áp phục hồi |
|
Quá nhiệt độ |
Bộ điều khiển hoặc động cơ quá nóng |
Giảm hoặc dừng, tiếp tục khi nguội |
|
Phân cực ngược |
Đấu dây PV sai khi lắp đặt |
Từ chối bắt đầu cho đến khi sửa chữa |
|
Theo dõi MPPT |
Ánh sáng không phù hợp, bóng râm một phần |
Liên tục săn điểm sức mạnh tối đa |
|
Khởi động / lên dốc mềm |
Búa nước, dòng điện tăng vọt |
Tăng tốc động cơ dần dần mỗi lần khởi động |
|
Sét / đột biến |
Đột biến gây ra khi chạy bảng điều khiển dài |
Thiết bị chống sét + kẹp MOV bên trong |
Phát hiện chạy cạn điện tử sẽ phản ứng sau khi máy bơm bắt đầu cạn nước. Kiểm soát mực nước tốt hơn: nó dừng máy bơm trước khi điều đó xảy ra. Có hai phương pháp phổ biến và cả hai thường được nối thẳng vào các thiết bị đầu cuối cấp độ của bộ điều khiển.
Một chiếc phao cơ chạy trên mặt nước. Khi mức giảm xuống dưới điểm đặt, các tiếp điểm sẽ mở (hoặc đóng) và bộ điều khiển sẽ dừng máy bơm. Phao có giá rẻ, chắc chắn và dễ hiểu. Sử dụng một cái ở dưới giếng để cắt nước ở mức thấp và một cái ở trong bể để cắt ở mức cao để bể không thể tràn.
Hai hoặc ba đầu dò không gỉ được hạ xuống độ sâu cắt mong muốn. Nước hoàn thành mạch điện áp thấp giữa chúng; khi mức nước giảm xuống và mạch điện bị đứt, máy bơm sẽ dừng lại. Đầu dò không có bộ phận chuyển động nên chúng phù hợp với nước bẩn hoặc nhiều mảnh vụn nơi phao có thể dính vào.
Trên bộ điều khiển Bơm Chì, mức đầu vào thường là điện áp thấp (an toàn khi chạm vào) và có thể định cấu hình là 'gần để chạy' hoặc 'mở để chạy' tùy thuộc vào hệ thống dây điện của bạn. Cho dù bạn sử dụng phương pháp nào, công tắc mức có dây cứng cộng với tính năng phát hiện chạy khô điện tử của bộ điều khiển sẽ mang đến cho bạn hai lớp bảo vệ độc lập — dây đai và nẹp giúp duy trì hoạt động của máy bơm năng lượng mặt trời không cần giám sát.
Điện tử chỉ có thể làm được rất nhiều. Phần lớn các vấn đề 'chạy cạn' thực sự là các vấn đề về lắp đặt tại giếng.
· Đặt máy bơm đủ sâu. Lượng nước lấy vào phải thấp hơn nhiều so với mực nước động thấp nhất dự kiến, có biên độ giảm theo mùa.
· Lưu ý đến khoảng trống nạp. Chừa một khoảng trống hợp lý phía trên đáy giếng để cát và trầm tích không bị hút vào.
· Kết hợp máy bơm để có năng suất tốt. Nếu máy bơm lớn hơn mức giếng có thể nạp lại, nó sẽ hút giếng xuống và bảo vệ chống ngắt suốt cả ngày - kích thước dành cho tốc độ phục hồi chứ không chỉ dành cho nhu cầu cao điểm.
· Xem tình trạng rút vốn vào mùa hè. Một cái giếng có thể sử dụng được trong mùa mưa có thể bị cạn kiệt vào mùa khô; hạ thấp đầu dò cắt ra hoặc đặt khoảng thời gian chạy khô cao hơn.
· Đối với máy bơm bề mặt, giữ kín đường hút. Bất kỳ rò rỉ không khí nào đều bị vỡ và bắt chước quá trình chạy khô.
Máy bơm năng lượng mặt trời thường nằm ở cuối đường cáp dài - đặc biệt là các thiết bị chìm, nơi mảng nằm trên bề mặt và máy bơm ở sâu hàng trăm mét dưới lỗ khoan. Khoảng cách đó gây ra hai vấn đề cần thiết kế ngay từ ngày đầu tiên:
· Sụt áp. Cáp mỏng hoặc quá dài âm thầm đánh cắp điện áp; máy bơm nhìn thấy ít hơn mức mà mảng tạo ra và chạy chậm hoặc ở mức bảo vệ dưới điện áp. Kích thước dây dẫn một cách rộng rãi và giữ cho thời gian chạy càng ngắn càng tốt.
· Sóng và sét. Các lần chạy từ bảng điều khiển đến bộ điều khiển dài sẽ nhận được các đột biến do cảm ứng. Lắp thiết bị chống sét vào bộ điều khiển, nối đất thân máy bơm và khung bảng điều khiển, đồng thời giữ cho hệ thống dây điện mảng gọn gàng.
· Đúng cực và các cực được siết chặt. Phân cực ngược là lỗi cài đặt phổ biến nhất; kiểm tra hai lần trước lần bật nguồn đầu tiên và mô-men xoắn mỗi thiết bị đầu cuối đúng cách.
Một bài viết dành riêng về kích thước cáp và tính toán sụt áp chomáy bơm năng lượng mặt trờiđang đến; Hiện tại, quy tắc rất đơn giản — không bao giờ giảm kích thước cáp để tiết kiệm một ít đồng, vì tổn thất sẽ phải trả mỗi giờ nắng cho tuổi thọ của hệ thống.
Nghịch lý thay, một chiếc máy bơm quá cỡ lại là lý do phổ biến khiến việc bảo vệ liên tục bị ngắt quãng. Nếu máy bơm mạnh hơn nhiều so với khả năng cung cấp của giếng, nó sẽ kéo mực nước xuống trong vòng vài phút, cơ chế chống cạn nước hoạt động, giếng phục hồi chậm và chu kỳ lặp lại - máy bơm dành cả buổi chiều để dừng hoạt động thay vì bơm. Cách khắc phục không phải là tắt tính năng bảo vệ (không bao giờ làm vậy) mà là:
· Chọn mô hình có lưu lượng phù hợp với tốc độ nạp lại thực tế của giếng.
· Sử dụng bộ truyền động MPPT có tốc độ thay đổi để máy bơm chạy chậm lại thay vì dừng khi mực nước giảm xuống.
· Đặt khoảng thời gian tự động khởi động lại dài hơn để giếng có thời gian phục hồi giữa các lần thử.
· Thêm bể chứa và chạy máy bơm để đổ đầy bể thay vì cố gắng đáp ứng trực tiếp nhu cầu.
|
triệu chứng |
Rất có thể nguyên nhân |
phải làm gì |
|
Máy bơm không bao giờ khởi động, không hiển thị |
Không có điện áp mảng/cực/cầu chì |
Kiểm tra điện áp PV tại bộ điều khiển, xác minh cực tính, kiểm tra cầu chì |
|
Bắt đầu rồi dừng trong vài giây |
Chạy khô chính hãng, hoặc ngưỡng quá chặt |
Kiểm tra mực nước; nếu bị ướt, hãy nới lỏng ngưỡng dưới dòng một chút hoặc kéo dài thời gian khởi động lại |
|
Chạy chậm, dòng chảy yếu |
Điện áp thấp (rơi cáp, nắng yếu) |
Rút ngắn/tăng kích thước cáp, kiểm tra mảng, làm sạch bảng |
|
Chuyến đi quá dòng |
Cát, kẹt hoặc cánh quạt bị mòn |
Kéo và kiểm tra máy bơm, kiểm tra chất mài mòn, làm sạch đường nạp |
|
Dừng quá nhiệt vào giữa trưa |
Bộ điều khiển dưới ánh nắng trực tiếp, luồng gió kém |
Che bộ điều khiển, cải thiện thông gió, kiểm tra quá tải |
|
Dừng vào đúng thời điểm hàng ngày |
Đã đạt đến mức chuyển đổi hoặc điểm rút tiền |
Hạ đầu dò xuống/điều chỉnh mức cắt, xem lại kích cỡ bơm |
|
Đạp xe khởi động lại thường xuyên |
Máy bơm yếu quá |
Thay đổi kích thước máy bơm hoặc kéo dài khoảng thời gian khởi động lại; thêm bộ nhớ |
|
Không có bảo vệ chạy khô nào cả |
Tính năng không có dây hoặc bị vô hiệu hóa |
Kết nối công tắc mức và bật tính năng phát hiện chạy khô - không bao giờ chạy mà không được bảo vệ |
Mã lỗi khác nhau tùy theo mẫu bộ điều khiển. Luôn giữ hướng dẫn sử dụng bộ điều khiển cùng với hồ sơ lắp đặt và chụp ảnh hệ thống dây điện trước khi bạn chạm vào bất cứ thứ gì. Nếu bạn không chắc chắn, hãy gửi mã và một đoạn video ngắn đến nhà máy - Lead Pump hỗ trợ khách hàng bằng tiếng Trung, tiếng Anh và tiếng Pháp.
· Đã bật tính năng phát hiện chạy thử, với khoảng thời gian tự động khởi động lại thực tế đã chọn.
· Đầu dò cắt mức thấp hoặc phao lắp xuống giếng.
· Phao cắt mức cao lắp trong bể chứa.
· Đặt máy bơm dưới mực nước theo mùa thấp nhất, có lề.
· Cáp có kích thước chính xác để chạy; thiết bị đầu cuối bị xoắn.
· Đã trang bị thiết bị chống sét; khung máy bơm và bảng điều khiển được nối đất.
· Bộ điều khiển được che mát và thông gió.
· Lưu lượng bơm phù hợp với tốc độ thu hồi của giếng.
· Danh sách hướng dẫn sử dụng và mã lỗi được lưu gần nơi cài đặt.
· 1. Vô hiệu hóa tính năng bảo vệ chạy khô vì nó liên tục bị vấp — thay vào đó hãy khắc phục nguyên nhân chứ không bao giờ khắc phục tính năng bảo vệ.
· 2. Mua một chiếc máy bơm quá lớn cho một cái giếng yếu, sau đó chống chọi với những chuyến đi suốt cả mùa.
· 3. Không bao giờ lắp công tắc đo mức mà chỉ dựa vào phát hiện điện tử.
· 4. Đặt đầu dò cắt quá cao khiến máy bơm dừng khi vẫn còn nhiều nước.
· 5. Giảm kích thước cáp để bảo vệ chống sụt áp vào buổi chiều.
· 6. Để bộ điều khiển ngoài trời nắng và đổ lỗi cho máy bơm quá nóng.
· 7. Không có bảo vệ chống đột biến điện khi chạy bảng điều khiển hở trong thời gian dài.
· 8. Khởi động máy bơm trước khi kiểm tra mực nước sau một đợt khô hạn kéo dài.
Đáp: Về mặt kỹ thuật thì có, thực tế là không bao giờ. Chạy khô có thể phá hủy động cơ trong vài phút vàmáy bơm năng lượng mặt trờichạy không cần giám sát. Mọi bộ điều khiển Bơm Chì đều bao gồm tính năng phát hiện chạy khô — luôn nối dây và kích hoạt tính năng này.
Trả lời: Nó dừng lại, đợi một khoảng thời gian đã đặt (thường là 5–60 phút), sau đó tự động khởi động lại để kiểm tra xem nước đã quay trở lại hay chưa. Nếu không, nó sẽ bảo vệ máy bơm một lần nữa và chờ đợi. Không cần thiết lập lại thủ công.
A: Lý tưởng nhất là có. Công tắc mức dừng máy bơm trước khi nó cạn nước; phát hiện điện tử là phương án dự phòng khi mức độ giảm nhanh hơn dự kiến. Hai lớp độc lập sẽ an toàn hơn một lớp.
Trả lời: Hầu như luôn luôn vì máy bơm lớn hơn tốc độ thu hồi của giếng nên nó sẽ hút giếng xuống. Thay đổi kích thước máy bơm, làm chậm máy bơm bằng bộ điều khiển tốc độ thay đổi hoặc kéo dài khoảng thời gian khởi động lại — không tắt chức năng bảo vệ.
A: Mã lỗi hoặc tình trạng sẽ cho bạn biết. Chạy khô thường xảy ra khi mực nước thấp hoặc sau khi bơm lâu; điện áp thấp thường xuất hiện vào buổi chiều hoặc trên đường cáp dài. Bảng khắc phục sự cố ở trên ánh xạ các triệu chứng tới nguyên nhân.
Đ: Vâng. Máy bơm hybrid duy trì các biện pháp bảo vệ giống nhau của bộ điều khiển — chạy khô, quá/dưới điện áp, quá dòng và quá nhiệt — và chỉ cần chuyển đổi giữa đầu vào năng lượng mặt trời và đầu vào nguồn điện/máy phát điện.
